1、电波暗室介绍

　　本文件技术文件为依据GJB151A/B之技术要求及我们对此类项目的经验而制作。本文列出的所有暗室及屏蔽室按照我们符合ISO9001的质量标准生产和安装。所有部件均由我司生产基地生产或组装。符合相关国际和国家标准，并满足CNAS 实验室认可的要求。整体建筑满足8度进行抗震设计

　　此项目为交钥匙工程，由我司管理和控制。建设完毕后由第三方出具暗室、控制室和功放室计量证书，并提供第三方CNAS资质证书

　　三米法暗室示意图

　　暗室性能

　　射频屏蔽性能

　　频率范围: 9kHz up to 40 GHz

　　适用标准 : EN50147-1

　　归一化场地衰减NSA：频率范围30MHz～1GHz，依据标准：ANSI C63.4，GB/T 6113.104(CISPR 16-1-4:2010)，CISPR22、EN50147-2，GB9254标准的最新版本进行测量。达到的性能要求：在3m测试距离，直径2.0m，高度2.0m的静区内，归一化场地衰减与理论值偏差优于±3.5dB

　　场均匀性FU：0～+6dB

　　场地电压驻波比site VSWR：≤5.5 dB

　　满足在30MHz～18GHz 的频率范围内，在-5℃～40℃、相对湿度最大90%的环境条件下进行EMC 试验的要求。

　　背景噪声测试

　　参考CISPR25以及GB/T 18655标准先进行背景噪声的测试，要求在9kHz-18GHz的频率范围内，暗室中所有电气设备开启后，暗室进行辐射发射和传导发射测试时的电磁环境电平峰值应低于CISPR22 B级规定极限值10dB，暗室的背景噪声应比GJB 151B-2013规定限值低6dB。

　　长线法测试

　　暗室符合满足 长线法测试: 在1m测试距离，根据 CIPSR25 第4版 ,测试值与理论值偏差不少于90%点在±6dB以内。 频段范围：150KHz-1GHz 完全符合长线法测试需求。

　　2、吸波材料

　　阻燃DIN 4102 B2级

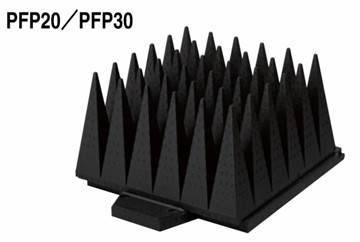

　　(符合DIN 4102, class B2标准，阻燃型)薄膜技术的尖劈吸波材料(无泡沫和碳粉)。

　　暗室使用复合型吸波材料，即铁氧体加吸波尖劈;其吸收特性需满足3m法EMC电波暗室场地性能要求;推荐采用原装进口Riken硬质聚丙烯吸波材料;吸波材料不接受胶粘剂安装。

　　吸波材料可承受200V/m 的持续场强和600V/m 的瞬间场强，且在使用环境温度-5℃～40℃，相对湿度最大90%时，吸波材料物理性能和电性能不变化。吸波材料性能10年以上性能不变。

　　采用原装进口Riken聚丙烯硬质材料，铺设覆盖率保证在其质保期内性能不衰减和劣化，必要时可免费进行更新和增加覆盖率等进行改善和保证性能的实现。

　　3、转台

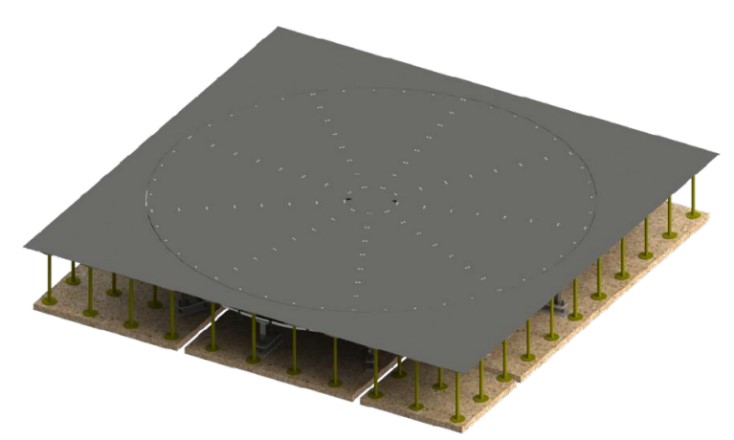

　　采用进口电驱动直径2.0m的不锈钢台面金属转台，转台承重2000kg，保修年限2年。

　　· 直径：2.0m

　　· 旋转角度：-200°～ +400°

　　· 精确度：±0.2°

　　· 抗干扰性：低于CISPR 22中B类设备限值10dB，可承受200V/m场强

　　4、天线塔

　　采用进口电动天线塔，符合辐射发射测试标准在1～4.05米范围升降和极化的要求。

　　· 极化角度：0～90°

　　· 位置精确度：±1cm

　　· 运行速度：最小 1cm/s 最大 12cm/s 电动

　　· 抗干扰性：低于CISPR 22中B类设备限值下10dB，可承受200V/m持续场强和600V/m瞬间场强

　　5、定位控制系统

　　采用进口数字型控制器，控制器与转台和升降塔通过光纤进行控制，可通过测试软件完成自动测试过程中的转台、天线塔的控制任务，也可实现手动控制功能。

　　· 控制器有显示窗，可以显示天线高度、转台角度。10" LCD显示屏

　　· 通信速率：500 kBit/s

　　· 数据接口：IEEE 488.2

　　6、音视频监视系统

　　视频监视系统是EMC测试中的最要的一部分。它的目的就是可以在暗室的外面监控实验室内部和EUT的工作情况。

　　A. 暗室配置2套高清CCTV系统，其中1套为固定监视暗室全景，1套为可移动的近景彩色摄像机 (移动摄像头均配备三脚架，三脚架带轮子可移动，并配有加固底座避免移动过程中三脚架倾斜，该三脚架须对测试结果无影响)。

　　B. 带有辐射抗扰度被试品状态监测功能，可设定红色区域内EUT(被试品)受到干扰，工作出现异常或显示画面异常，监控系统自动捕捉动态并进行识别后发出报警，提醒测试人员。

　　C. 音频系统设计采用1套高灵敏度双向半双工音频系统，可以实现控制室CR与电波暗室SAC之间的通讯联络。

　　固定摄像头和移动摄像头/语音系统

　　D. CCTV系统包括云台、电源，高清摄像头，光电转换器，数字图象处理器和高性能服务器;

　　E. 配有变焦：光学变焦36倍;带有上下左右移动装置，并可控制摄像头，调整摄像头变焦;整个系统通过光纤控制，软件遥控操作;

　　F. 监控内容使用服务器彩色LED监视器进行显示。

　　G. 数字式CCTV系统支持图像、声音的MPEG-4格式录制存储，以便后期调用重要测试过程，且支持以太网，便于远程观察试验过程，硬盘容量1T。

　　H. 在EMI测试过程中，按照预期的功能保证测试正常运行。具备低的辐射发射噪声干扰水平;低于CISPR22 B级辐射干扰限值10dB;摄像机在频率范围DC 至 40GHz能承受场强200V/m 以上;

　　I. 移动摄像头需要自带小的显示器以便在暗室内部查看显示的屏幕信息，

　　J. 所有设备安装完毕后不影响屏蔽效能;

　　K. 摄像头的技术参数:

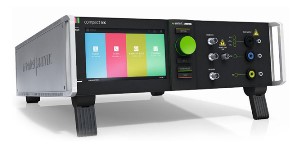

　　7、OWI-C6_CS106脉冲试验仪

　　OWI-C6_CS106脉冲试验仪是针对GJB 151A-1997、GJB 152A-1997、GJB 151B-2013和MIL-STD-461F标准中的CS106测试要求而设计开发的一款产品。能够以1 Hz～20 Hz脉冲重复频率施加在EUT不接地输入电源线上，测试持续时间高达30分钟，满足0-700 V脉冲峰值线性调节。OWI-C6设计基于第三代智能化控制平台，独特的彩色触摸屏操作界面具有良好的人机对话功能，操作过程方便简单，只需在参数设置页面进行简单的试验需求设置，即可完成各种测试过程自动执行，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。

　　主要特点：

　　· 10.1寸电容触摸屏，内置安卓操控系统

　　· 电压范围：0-700 V

　　· 支持测试参数巡航功能，开放式测试程序设置

　　· 内置文件管理系统，支持U盘读写，可方便的导入、导出和保存相关程序和测试报告

　　· RJ45通讯

　　· 脉冲上升时间：1.5μs±0.5μs

　　8、AX-C3_阻尼正弦波发生器

　　AX-C3_阻尼正弦波发生器是为了满足标准GJB 151A-97 CS116、GJB 151B-2013 CS116和MIL-STD-461E/F/G CS116而专门设计的一款高端发生器。该发生器可以产生频率从10kHz到100MHz之间的6种阻尼正弦(余弦)波形。用于所有飞机、水面舰船、潜艇、空间及地面系统的互联电缆和电源电缆的传导敏感度试验。

　　主要特点：

　　· 10.1寸电容触摸屏，内置安卓操控系统

　　· 振荡频率：10 kHz 、100kHz 、1 MHz 、10 MHz、 30 MHz 、100 MHz

　　· 最大测试电流(环路阻抗100Ω)：12A

　　· 输出阻抗：<100Ω

　　· RJ45通讯

　　9、RSU-A4_多通道射频切换开关

　　RSU-A4_多通道射频切换开关，是专为EMI测试系统设计的，采用高性能RF开关，配置RS232接口，自动或者手动实现多路输入到一路输出之间的切换，频率范围可达DC-8GHz。根据不同的测试配置，内部还可选配限幅器、前置放大器等测试附件，将原来复杂连接的EMI测试系统变得连接更简单，操作更方便，性能更稳定。

　　主要特点：

　　· 频率范围：DC-8GHz，4个射频通道

　　· 依据CISPR 11，CISPR 13，CISPR 14，CISPR 15，CISPR 25以及MIL-STD-461E(GJB 151A/152A)等标准

　　· 切换时间：<10ms
