1、脉冲群实验设备

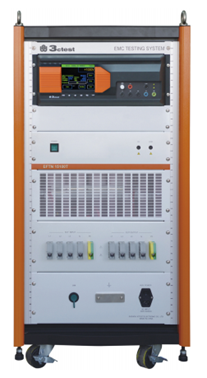

EFT 500G 脉冲群实验设备
概 述：
EFT 500G高压大功率脉冲群测试系统，是专门设计的一款测试设备，性能完全满足欧盟 CE 认证及CCC 认证。系统内置三相五线大功率全自动迭加耦合/去耦网络，DC1000 V 100A、AC700V 100A三相五线，可以满足对新能源测试系统以及大功率负载测试的要求。具有可靠性好、性能稳定、使用方便等特点。EUT高压大功率带载能力，其他EUT电压、电流等级，可以根据客户要求定制。
特 点：
> 10.1寸触摸屏显示
> 测试完成可自动生成测试报告，并支持USB导入/导出报告功能
> EUT 直流负载能力 DC 1000 V 100 A;
> EUT 交流负载能力 AC 700 V 100 A 三相五线;
> 包含群脉冲测试环境装置(包含：0.8m高实木桌，10cm绝缘支座，参考接地板)
|
技术参数： |
|
|
电快速瞬变脉冲群模拟器 EFT 500G |
|
|
测试电压范围 |
0.25 kV ~ 4.8 kV（±10%） |
|
极性 |
正、负、正负交替 |
|
脉冲波形 |
5/50 ns，50 ohm 、1000 ohm 负载 |
|
上升时间 |
5 ns，±30%，50 ohm 负载，1000 ohm负载 |
|
脉冲持续时间 |
50 ns，±30%，50 ohm 负载， |
|
脉冲频率 |
0.1 kHz ~ 1000 kHz |
|
触发方式 |
自动、手动、外部触发 |
|
耦合去耦网络 |
|
|
三相全自动耦合/去耦网络 |
电快速瞬变脉冲群测试，电压可达4.8 kV |
|
EUT 带载能力 |
Max AC 700 V 100 A 50/60 Hz 三相五线 |
|
EUT 注入端的残余脉冲电压 |
不超过施加试验脉冲电压10% |
2、雷击浪涌实验设备
CWS 1000雷击浪涌实验设备&SEPN 1000T高压大功率组合式耦合/去耦网络
概 述：
雷击浪涌是由于闪电、电子电气开关动作时而产生瞬态高压或大电流现象，几乎所有的电子电气设备都会受到浪涌的影响。CWS 600系列组合波雷击浪涌模拟器是为了模拟浪涌脉冲干扰现象而专门设计的一款测试设备，性能完全满足欧盟 CE 认证及 CCC 认证对单相受试设备的抗扰度测试要求，可配置自动控制外置的耦合/去耦网络，对三相受试设备进行测试。增加 PMC 1200模块，可满足 IEC 61000-4-9测试。
特 点：
> 10.1寸彩色触摸屏前面板操作;
> 可控制外置三相耦合/去耦网络700 V AC/100 A; 1000 V DC/100 A;
> 具备电压电流波形监测端口，可直接显示电压电流波形实际输出状态，LCD 显示;
> 最大开路电压：10.0 kV;
> 最大短路电流：5.0 kA;
> 阀值预设并判限，可自动判定EUT是否失效，并自动报警
|
通用参数 |
|
|
同步 |
0°-360°，1°步进设置或随机方式 |
|
极性 |
正、负、正负交替 |
|
触发方式 |
自动、手动、外部信号触发 |
|
脉冲周期 |
5-99s（最短取决于实验电流） |
|
失效检测 |
失效时前面板LCD显示，并中断仪器工作 |
|
仪器工作状态指示 |
前面板LED指示、LCD显示 |
|
耦合/去耦网络 |
|
|
三相全自动耦合/去耦网络 |
符合 IEC/EN 61000-4-5雷击浪涌组合波测试，电压可达10.0kV（1.2/50 μs），电流可达5.0 kA (8/20 μs)注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值 |
|
EUT 带载能力 |
Max AC 700 V 100 A 50/60 Hz 三相五线 |
|
耦合电容 |
9 μF、18 μF |
|
EUT 注入端的残余脉冲电压 |
不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍 |
AFV-P5000 可编程交流变频电源
概述：
AFV-P5000 可编程交流变频电源具有直流输出及量测功能。输出功率高达5KVA，失真(THD)最低达<0.3%，提供纯净的交流电源给待测物。输出电压范围为0~310VAC可调，频率为40~500Hz可调。该设备适用于电子、电机、再生能源、国防、航太等行业的设计验证或品质检验等应用场所。
产品特点：
高功率密度，5kVA;
l 一机两用，交流电源，具备直流输出;
l 输出电压高达310V，频率高达500Hz;
l 谐波失真最小可达<0.3%，干扰低，适合作为测试验证标准源;
l 透过5寸的触摸屏及按钮，使用者可快速简易设定电压、频率、电流等参数、及完成本机编程功能;
|
技术参数： |
|
|
输出功率 |
5kVA |
|
效率 |
≥95% |
|
输出电压 |
0~310VAC可调 |
|
电压稳定度 |
≤0.1% |
|
最大输出电流 |
110V/27A |
|
输出频率 |
40~500Hz可调 |
|
频率稳定度 |
≤0.05% |
|
输出总谐波失真 |
＜0.3% |
|
源电压效应 |
≤0.1% |
