SmartScan-350是一款专门设计的电磁干扰智能扫描系统。

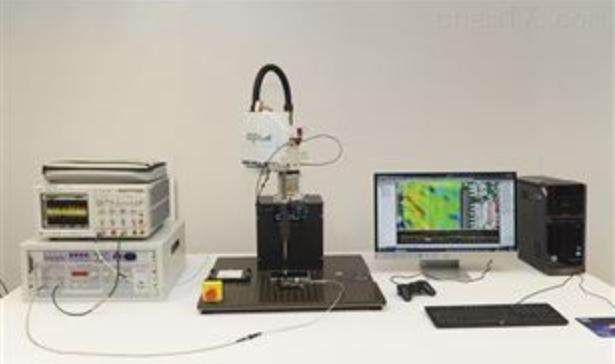

API的近场扫描解决方案是使用350mm或550mm 4轴机器手实现的，系统包含多轴自动化机械手、电磁辐射扫描探头组、射频放大器、高清摄像采集系统、控制单元和测试系统扫描软件。可以准确的控制探头定位控制和高速的扫描，电磁干扰智能扫描系统可以支持IEC 61976-3和以下核心功能的标准测试。
l 广泛的探头选择：
l 集成相机拍摄DUT图片
l 布局文件导入
l 灵活的扫描区域编辑器（SAE）模块
l 自动电子X-Y偏移校正
l 触摸传感器检测组件高度
l 连续运行多个项目
l 灵活的显示选项
l 在MS Word或Excel中可自定义的报告生成
l Matlab支持
l 向导，可帮助您逐步设置扫描条件
l 可选的发射扫描技术包括
l 具备多维度分析及问题诊断功能。
硬件配置：
|
款式 |
桌面式 |
|
探头定位 |
550mm 4轴机械手 |
|
探头直径 |
1.5mm，具备探头防撞功能 |
|
X、Y、Z轴向行程 |
50cm x40cm x30cm |
|
大扫描区域 |
2000cm2 |
|
精度 |
50um |
|
重复性 |
<50um |
|
高清摄像头 |
800万采集像素，可调焦控制 |
|
射频放大器 |
支持最高频率40GHz; 增益：≥20dB; 增益平坦度：≤5dB; 失真度：≤-20dBc; |
|
占用空间 |
670" x 550" x 470" (WxDxH) |
