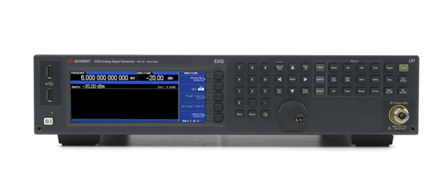

1、射频信号发生器EXG_N5171B
主要特性和功能
• EXG 针对制造测试进行优化，可以实现更快的吞吐量和更长的正常运行时间
• 最大输出功率20W，可让您执行元器件基本参数测试和接收机功能验证
• 使用多功能发生器功能仿真复杂的模拟调制场景，完成接收机性能的验证
• 自我维护解决方案和低成本维修可以减少停机时间和降低成本
技术指标：
|
频率范围（最小值到最大值） |
9kHz至6GHz |
|
分辨率 |
0.001Hz |
|
驻波比 |
＜1.8:1（200kHz~6GHz） |
|
脉冲调制最小脉宽 |
20 ns |
|
脉冲调制开关比 |
＞80dB |
|
通讯接口 |
TCP/IP或GPIB控制接口 |
2、蝶形天线1

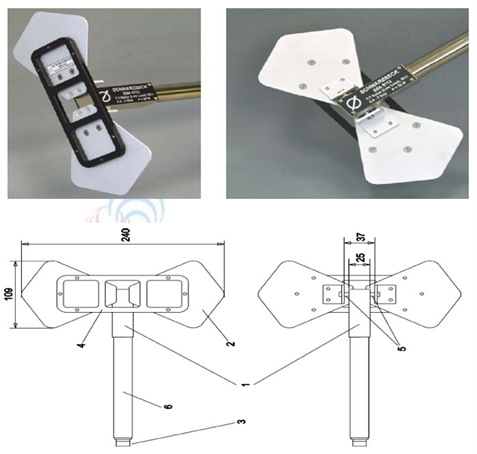

420NJ 蝶形天线：
主要特点：
l SBA9113 宽带低损耗 balun
l 420NJ 扁平天线振子
l N 型连接器 female
l 元件固定和间隔距离(5mm，非金属)
l 对称终端 M4
l 22mm 管安装固定
技术参数：
|
频率范围 |
360M-2.7GHz |
|
阻抗 |
50 欧姆；N型 母端 |
|
最大输入功率 |
20 W |
|
典型驻波比（VSWR） |
1-4 |
|
频率范围 |
360MHz-2.7GHz |
|
振子总长 |
240mm |
|
振子宽度 |
109mm |
|
安装固定 |
M4*8 |
|
垫片尺寸 |
5mm , 50mm |
|
重量 |
135g |
3、蝶形天线2

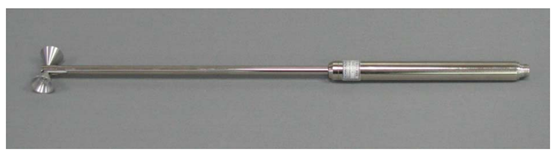

SBA9119 蝶形天线
主要特点：
l SBA9119 满足 CISPR 16-1-4 对于 1GHz 以上的场地验证。与 SBA 9112 组合使用可成为覆盖频率范围为 1-18 GHz 的优秀天线。
l 微波双锥天线的主要用途是评估测试场地，场强(选频)测量和产生特定场强(例如 ERP 或者 EIRP)。
l 由于具有宽带的特点，不需要象半波偶极子天线一样频繁更换天线，从而节省测量时间。
l 微波双锥天线允许在整个频率范围内执行连续的扫频。
l 由于具有和偶极子天线类似的方向图、固定相位中心和高功率处理能力，SBA 9119 可以在很多场合替代半波偶极子天线。
l SBA 9119 不适用于非常低限值的辐射发射试验。
具体指标：
|
标称频率范围 |
0.6-6 GHz |
|
可用频率范围 |
0.5-6.5 GHz |
|
阻抗 |
50 欧姆；N型 母端 |
|
最大输入功率 |
20 W |
|
典型驻波比（VSWR） |
＜4（0.9GHz |
|
分度环 |
LR=190mm |
|
天线振子总长 |
LE =50 mm |
|
天线振子直径 |
D = 28 mm |
|
安装 |
22mm直径管，LH=560 mm |
|
重量 |
400g |
4、功率放大器

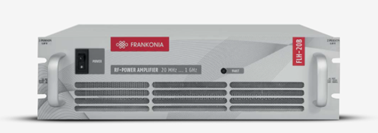

FLH-20B(20MHz–6GHz)
技术参数：
|
频率范围 |
为20MHz至6GHz |
|
输出功率典型值 |
70W |
|
1dB压缩点功率 |
P1dB≥50W，H＜-20dB，20MHz~1GHz； |
|
输入VSWR |
2:1 |
|
二次/三次谐波失真 |
20 dBc（2nd）/20 dBc（3rd） |
|
输入/输出阻抗 |
50Ω/50Ω |
5、功率探头
概述：
RadiPower®脉冲USB功率探头的较大采样速率可达每秒1M，从而能测量持续时间仅2ms的RF突发/脉冲信号，同时也能测量CW和RMS功率。
RadiPower®插卡含4个USB接口，可连接4个RadiPower® 功率探头，RadiPower® 插卡可插入RadiCentre® 模块化机箱。RadiPower® 功率探头也可以使用标准USB端口直接连接到计算机。
RadiPower®脉冲功率，不仅能快速测量，还能使用 ‘Logging’模式，以10ms的速度测量RF功率信号，并以图形方式显示一段时间的功率。
技术参数：
|
RadiPower® |
|
|
RadiPower®探头： |
RPR2006P |
|
检波器类型： |
对数检波器 |
|
测量功能： |
RMS CW功率，峰值功率（较大值保持）和包络线模式 |
|
频率范围： |
8kHz～6GHz |
|
功率测量范围： |
100pW~200mW，1W（AVG），2W（PK，10μs） |
|
探头电平测量范围： |
-70dBm ~ +23dBm |
|
测量不确定性： |
0.047~0.083 |
|
采样率： |
≥2M sps |
|
分辨率： |
0.01 dBm |
6、射频开关

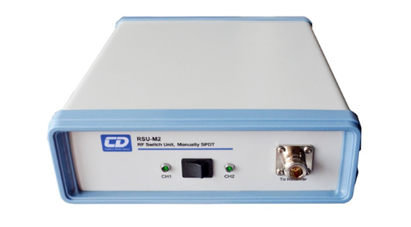

RSU-M2 射频开关
概述：
RSU-M2射频开关，采用高性能电子射频开关，实现两路输入到一路输出之间的手动切换，频率范围可选9kHz-6GHz，适用于各类EMI测试系统，也可以用于EMS测试系统。
使用RSU-M2射频开关，能确保测试结果的一致性，针对不同的系统配置，RSU-M2内部还可以放置限幅器和前置放大器等测试附件，将原来复杂连接的EMI测试系统变得连接更简单，操作更方便，性能更稳定。
主要技术指标：
l 频率范围：9kHz-6GHz
l 设置时间：15μs
l 继电器切换时间：6μs
l 切换次数：1000亿次
l 触发切换时间：8μs/10μs
l 最大功率：15mW/12dBm(9kHz~3MHz);1W/30dBm(3MHz~6GHz)
l 驻波比，插损，端口隔离：
|
频率范围 Hz |
VSWR |
插入损耗（最大）dB |
隔离（最小）dB |
|
9k~1G |
1.20 |
0.30 |
40 |
|
1G~2.5G |
1.30 |
0.40 |
30 |
|
2.5G~5G |
1.20 |
0.50 |
20 |
|
5G~6G |
1.40 |
0.90 |
20 |
